hh系列高速液壓樁錘

產品說明

夯神HH系列高速液壓樁錘是利用多項專有技術研制的新一代機電液一體化的多功能錘擊設備。液壓樁錘以沖擊強度可調、沉樁效率高、不易損樁、移位轉場方便、更加環保等突出優勢，成為高污染的柴油錘及低效率的靜壓樁機的替代產品。

　　錘體質量1.2?60t，沖擊能量12?900kJ。電子控制、液壓加力，沖擊強度可調。適用于各種工法和各種樁型?？纱虼怪睒?、傾斜樁。可打不同形狀規格的預應力樁，預制混凝土樁，鋼板樁，鋼管樁以及組合鋼樁等。

　　整機高度較同類產品低?2m (專有技術），沖擊強度可按需要調整，根據沖擊能量自動控制落錘對樁的作用時間，充分釋放能量。采用組合式樁帽（專有技術），更換方便。配置可開啟吊具（脫鉤裝置），以保證施工安全。

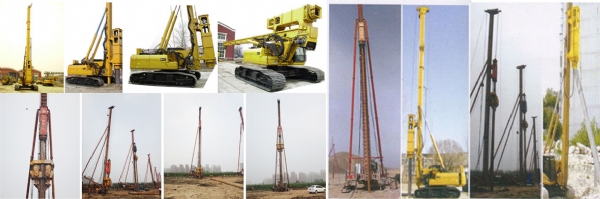

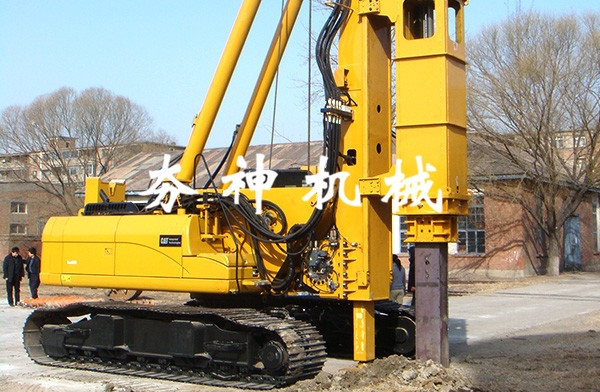

　　液壓樁錘一般與自行式樁架、液壓動力站等成套使用。可釆用專用樁架或柴油錘的樁架。與旋挖鉆機機配套時，可直接利用旋挖鉆機的導向架（桅桿）及液壓動力。

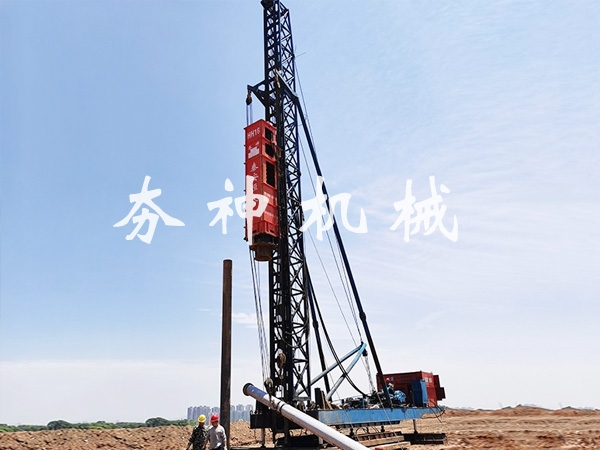

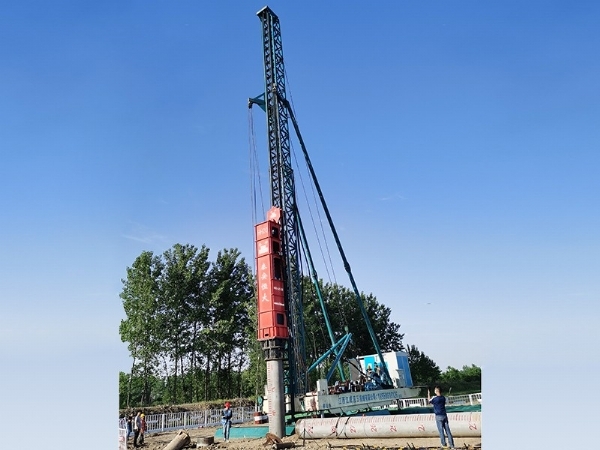

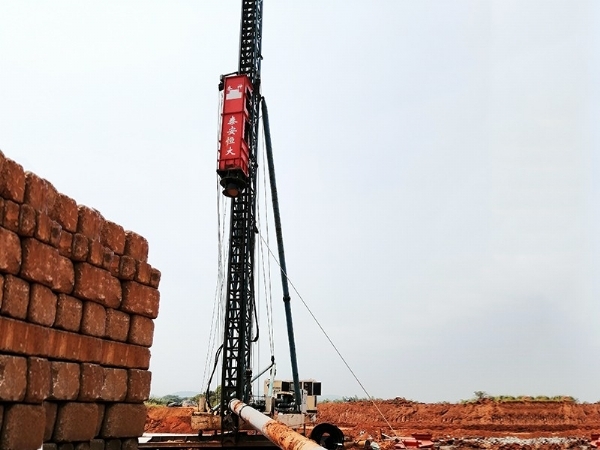

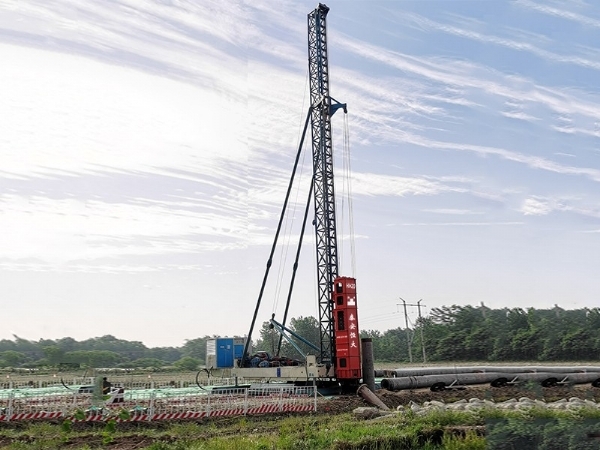

　　HH系列高速液壓樁錘可懸掛作業，起重機直接吊起樁錘打樁。特別適合于打斜樁，打密集的板樁，在不便接近的位置打樁。

　　微型、小型樁錘技術參數可參閱高速液壓夯實機。

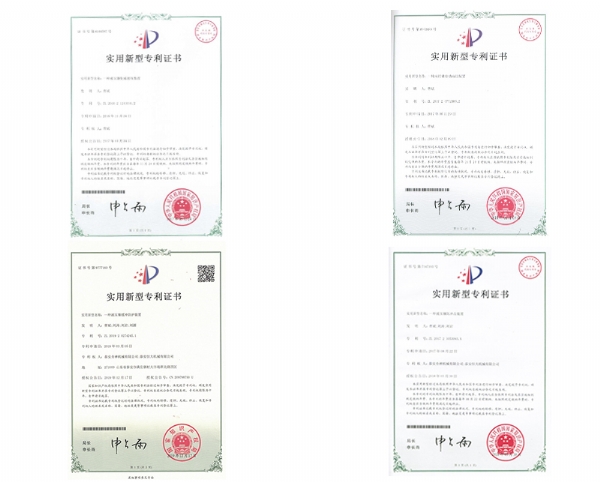

實用新型專利：

專利號:ZL 2016 2 1263030.2 專利名稱:一種液壓錘集成液壓裝置

專利號:ZL2017 2 0772988.2 專利名稱:一種液壓錘差動液壓裝置

專利號:ZL 2019 2 0274245.1 專利名稱:一種液壓錘緩沖防護裝置

專利號:ZL 2017 2 1053093.X 專利名稱:一種液壓錘防沖擊裝置

hh系列高速液壓樁錘

整機高度較同類產品低?2m (專利技術），沖擊強度可按需要調整，根據沖擊能量自動控制落錘對樁的作用時間，充分釋放能量。采用組合式樁帽（專利技術），更換方便。配置可開啟吊具（脫鉤裝置），以保證施工安全。

液壓樁錘一般與自行式樁架、液壓動力站等成套使用?？舍娪脤Ｓ脴都芑虿裼湾N的樁架。與旋挖鉆機機配套時，可直接利用旋挖鉆機的導向架（桅桿）及液壓動力。

HH系列高速液壓樁錘可懸掛作業，起重機直接吊起樁錘打樁。特別適合于打斜樁，打密集的板樁，在不便接近的位置打樁。

微型、小型樁錘技術參數可參閱高速液壓夯實機。

主要性能及參數

項目	單位	HH12	HH16	HH36	HH42	HH60	HH84	HH150	HH180	HH210	HH240	HH270	HH300	HH380	HH450	HH530	HH600	HH750	HH900
錘體質量	t	1.2	1.6	3	3.5	5	7	10	12	14	16	18	50	25	30	35	40	50	60
沖擊能量	KJ	12	16	36	42	60	84	150	180	210	240	270	300	380	450	530	600	750	900
提升方式	/	單缸提升
總高度（不帶樁帽）	m	3.2	3.2	3.7	3.7	4.3	4.3	5.5	6.1	6.1	6.3	7.0	7.0	6.4	6.8	7.3	7.2	7.8	8.8
工作質量（不帶樁帽）	t	2.3	2.7	6.0	6.5	11.9	11.9	16.5	18.7	20.7	22.7	24.8	27	34.5	40.5	46.7	52.8	63	75
工作壓力	Mpa	12	12	16	16	20	20	23	23	23	26	26	28	28	28	28	28	28	28
不公流量	L/min	~130	~130	~160	~160	~350	~350	~600	~600	~600	~700	~700	~700	~1200	~1200	~1200	~1800	~1800	~1800
樁架導軌中心距	mm	330		330、600或根據需求定制										600或根據需求定制
